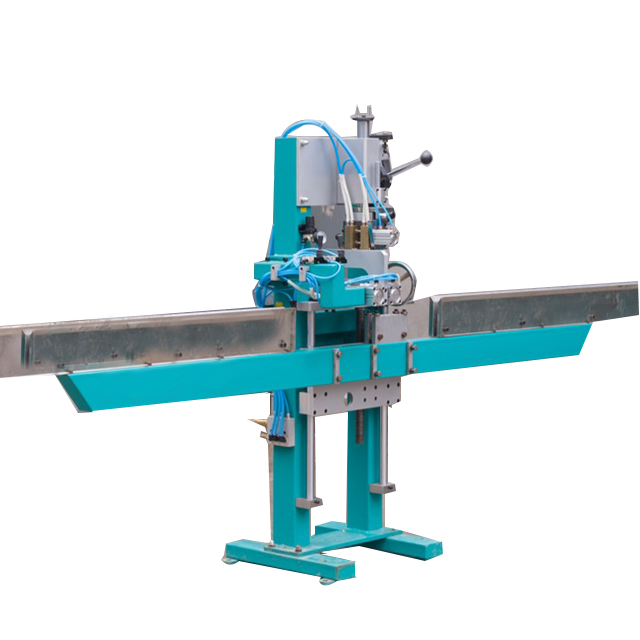

气动排锯焊接焊架/Pneumatic Gang Saw brazing machine

OSD-PG-400

主要特点/Main Features

1，双气缸夹紧，保证刀齿焊接精度

2，双气缸夹紧，保证基体焊接过程不受应力破坏

3，刀齿夹紧装置采用机械式几何对中，保证了对称度与准确性

4，操作方便，省时省力，普工简单培训就可操作

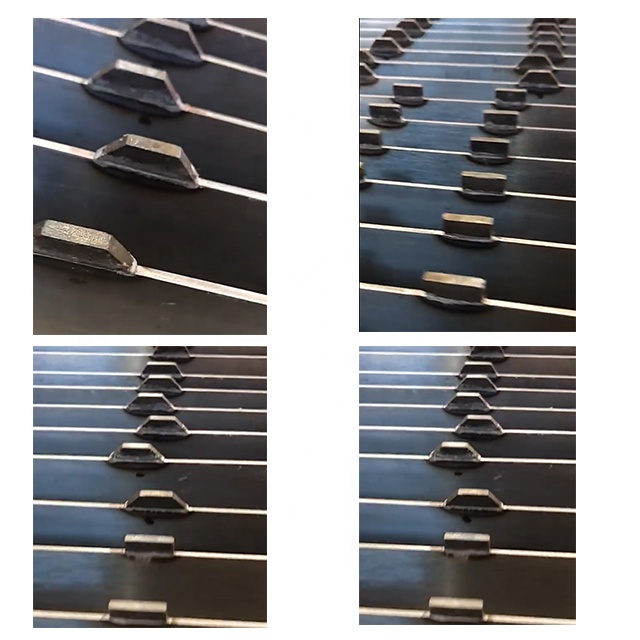

1,The blade blanks are hold by dual cylinders, as to keep the welding precision of diamond segments

2,The blade blanks are hold by dual cylinders, as to keep the welding process of blade against the heating and the possible deformation of bits blank followed by

3,The diamond segments clamp is mechanical centered, ensuring the symmetry and precision of the welding

4,Easy to install and operate, save time and energy,

主要参数/Main Parameters

型号/Model：OSD-PG-400

电压/Voltage:AC 220V

焊接范围/Application range:Band saw blades

外形尺寸/Size:800mm*6500mm*1550mm

垂直度/Verticality:≤±0.03mm

端面跳动/Face Runout:≤±0.03mm

净重/Net weight:220Kg

气源压力/Air source pressure:0.5-0.8Mpa

水源压力/Cooling Water Pressure:≥0.2Mpa

流量/Cooling Water flow:2-5L/mi
